Leo GP-2E triphasé
Système de pressurisation
Avec onduleur PDM30 400 V

Leo GP-2E - Système de pressurisation à onduleur triphasé

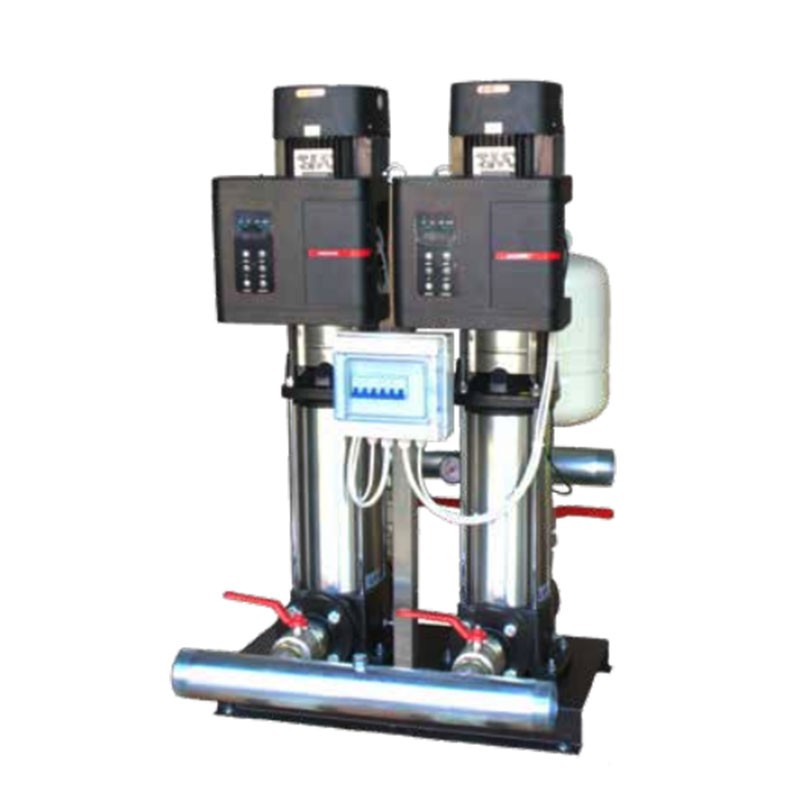

Le système de pressurisation triphasé Leo GP-2E est conçu pour assurer une distribution d'eau fiable à pression constante dans les contextes civils, industriels et dans les systèmes d'irrigation. Il est composé de deux électropompes monoblocs, horizontales ou verticales, installées sur un seul socle en tôle pliée avec peinture époxy. Chaque pompe est équipée d'un variateur de fréquence triphasé PDH30 400V, monté directement sur le moteur ou sur des supports dédiés, pour alimenter des moteurs électriques à induction 400V connectés en étoile, d'une puissance maximale de 7,5 kW .

Ce système permet un contrôle précis de la pression et une efficacité énergétique élevée, ce qui le rend idéal pour les applications où la continuité de service et l'optimisation de la consommation sont requises . La configuration de l'onduleur assure un fonctionnement intelligent et adaptable, améliorant les performances du système et prolongeant la durée de vie des pompes.

Fonctionne en combinaison avec une pompe

Modèles de pompes électriques compatibles

Ce système d'onduleur est compatible avec :

• Série EMH multicellulaire horizontale
• Monoblocs horizontaux série 2AC
• Cellules multicellulaires verticales de la série EVP
• Série LVR multicellulaire verticale

Spécifications fonctionnelles

Structure du système triphasé Leo GP-2E

L'unité est assemblée sur une base en tôle formée à la presse, peinte avec des résines époxy pour résister à la corrosion. Sur cette structure sont installées deux électropompes monoblocs, disponibles en configuration horizontale (séries EMH, 2AC) ou verticale (séries EVP, LVR), selon les besoins du système. Chaque pompe est équipée d'un onduleur triphasé 400V PDH30 , monté directement sur le moteur ou sur des supports dédiés, capable d'alimenter des moteurs à induction connectés en étoile 400V, d'une puissance maximale de 7,5 kW.

Onduleur PDH30 pour fonction de contrôle

Les onduleurs triphasés 400V PDH30 permettent d'alimenter des moteurs électriques connectés en triangle, jusqu'à une puissance de 7,5 kW. Ces dispositifs régulent la fréquence et la tension de sortie pour adapter la vitesse de la pompe aux besoins en eau, en maintenant une pression constante. De plus, le système Leo GP-2E est équipé d'une unité de contrôle étanche avec protection IP65 , complète avec interrupteurs de sectionnement et bornes internes pour le raccordement du flotteur de niveau minimum.

Applications et avantages d'un système de pressurisation à onduleur

Un système de pressurisation est conçu pour maintenir une pression d'eau stable dans un réseau de distribution , quelles que soient les variations de débit ou le nombre d'utilisateurs actifs. Les pompes, contrôlées par des onduleurs et régulées par des transducteurs de pression, augmentent la pression de l'eau entrante et la distribuent uniformément. Lorsque la demande diminue, l’onduleur réduit la vitesse du moteur pour éviter le gaspillage d’énergie. Si la pression descend en dessous de la limite fixée, le système réagit en augmentant la puissance des pompes jusqu'à ce que l'équilibre soit rétabli. Convient pour :

• Bâtiments de la Résistance
• Installations industrielles
• Serres
• Systèmes d'irrigation
• Structures nécessitant une pression constante

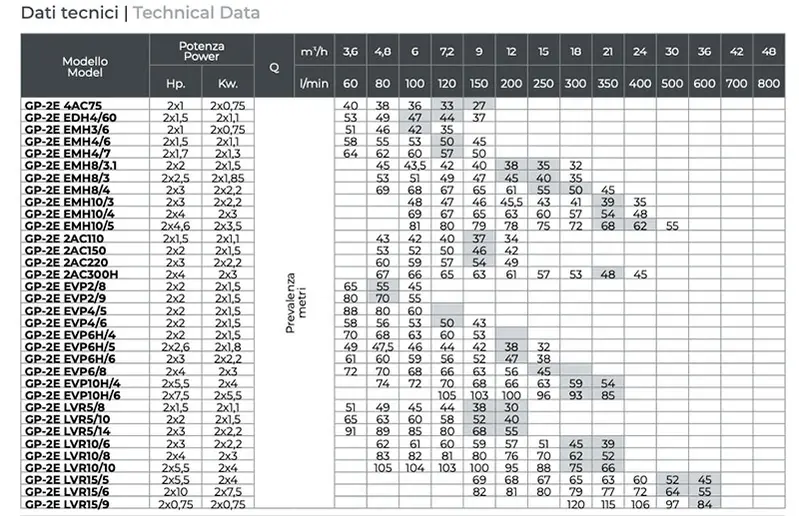

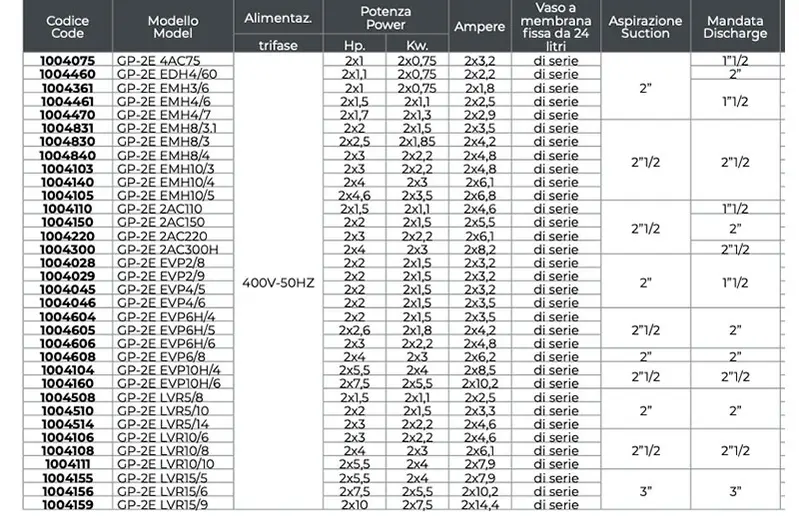

Modèles disponibles

Merci d'indiquer le modèle souhaité lors de la passation du devis

Composants

• Collecteurs d'aspiration et de refoulement en acier AISI 304 équipés de vannes d'arrêt et de contrôle
• Transducteurs de pression 4-20 mA avec pleine échelle 10 bar
• Manomètre de pression radiale
• Deux manches en livraison
• Tableau électrique étanche
• Interrupteurs sectionnels
• Pinces pour connexion flottante

Protections

• Perte de signal de 4 à 20 mA
• Courant de contrôleur excessif
• Surtension/sous-tension ou perte de phase
• Alarme de haute/basse pression
