Leo GP-2E
Système de pressurisation
Avec onduleur PDM30 230 V

Leo GP-2E - Système de pressurisation à onduleur monophasé

Le système de pressurisation et de levage à onduleur Leo GP-2E 230V représente une solution technologiquement avancée pour la distribution d'eau dans les environnements civils, industriels et agricoles. Conçu pour assurer une pression constante dans les systèmes d'eau, ce groupe de pompes électriques est idéal pour les applications où la fiabilité, l'efficacité énergétique et le contrôle intelligent du débit sont requis. Composé de deux électropompes monoblocs (horizontales ou verticales), chacune équipée d'un variateur PDH30 , le système Leo GP-2E est monté sur une base compacte en tôle peinte et équipé de collecteurs, vannes, capteurs et dispositifs de protection.

La configuration de l'onduleur monophasé 230V permet d'alimenter des moteurs jusqu'à 2,2 kW, s'adaptant facilement aux utilisateurs domestiques ou aux petites installations industrielles . La combinaison de composants mécaniques et électroniques assure un fonctionnement continu, même en cas de panne de l'unité, et protège le système des anomalies de pression ou électriques, améliorant ainsi la fiabilité globale et réduisant la consommation.

Fonctionne en combinaison avec une pompe

Modèles de pompes électriques compatibles

Ce système d'onduleur est compatible avec :

• Série EMH multicellulaire horizontale
• Monoblocs horizontaux série 2AC
• Cellules multicellulaires verticales de la série EVP
• Série LVR multicellulaire verticale

Spécifications fonctionnelles

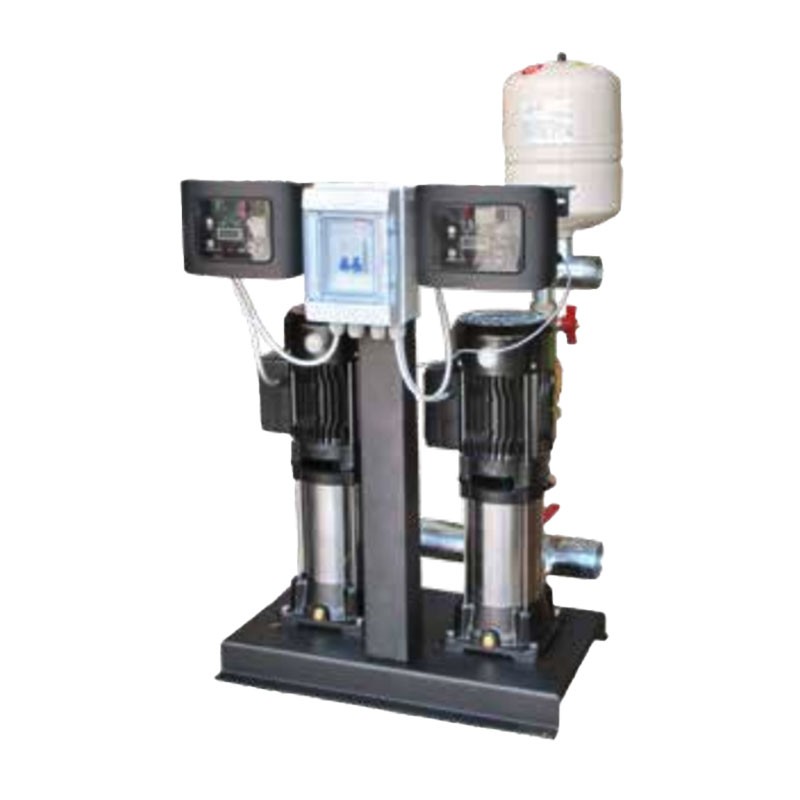

Structure du système Leo GP-2E

Le groupe de pressurisation Leo GP-2E est assemblé sur une base en tôle pliée avec peinture époxy , sur laquelle sont installées deux pompes électriques monoblocs. Les pompes peuvent être horizontales (séries EMH ou 2AC) ou verticales (séries EVP ou LVR), selon les besoins du système. Chaque pompe est associée à un variateur PDH30 , qui peut être monté directement sur le moteur ou sur des supports dédiés. L'ensemble est complété par des collecteurs d'aspiration et de refoulement en acier inoxydable AISI 304 , équipés de vannes d'arrêt et de contrôle, de manomètres, de transducteurs de pression (4-20 mA) et de raccords pour réservoirs à membrane de 25 L.

Onduleur PDH30 pour fonction de contrôle

Les onduleurs monophasés 230V PDH30 permettent d'alimenter des moteurs électriques connectés en triangle, jusqu'à une puissance de 2,2 kW. Ces appareils ajustent la fréquence et la tension de sortie pour adapter la vitesse de la pompe à la demande en eau, en maintenant une pression constante. Les fonctions disponibles comprennent l'arrêt automatique via flotteur de niveau, le fonctionnement temporisé ou télécommandé et la commutation automatique d'un onduleur à un autre en cas d'erreur ou d'interruption de signal, garantissant ainsi la continuité du service.

Applications et avantages d'un système de pressurisation à onduleur

Un système de pressurisation est conçu pour maintenir une pression d'eau stable dans un réseau de distribution , quelles que soient les variations de débit ou le nombre d'utilisateurs actifs. Les pompes, contrôlées par des onduleurs et régulées par des transducteurs de pression, augmentent la pression de l'eau entrante et la distribuent uniformément. Lorsque la demande diminue, l’onduleur réduit la vitesse du moteur pour éviter le gaspillage d’énergie. Si la pression descend en dessous de la limite fixée, le système réagit en augmentant la puissance des pompes jusqu'à ce que l'équilibre soit rétabli. Convient pour :

• Bâtiments de la Résistance
• Installations industrielles
• Serres
• Systèmes d'irrigation
• Structures nécessitant une pression constante

Modèles disponibles

Merci d'indiquer le modèle souhaité lors de la passation du devis

Composants

• Collecteurs d'aspiration et de refoulement en acier AISI 304 équipés de vannes d'arrêt et de contrôle
• Transducteurs de pression 4-20 mA avec pleine échelle de 10 bar
• Jauge
• Deux manches en livraison
• Tableau électrique étanche
• Interrupteurs sectionnels
• Pinces pour connexion flottante

Protections

• Perte de signal de 4 à 20 mA
• Courant de contrôleur excessif
• Surtension/sous-tension ou perte de phase
• Alarme de haute/basse pression
