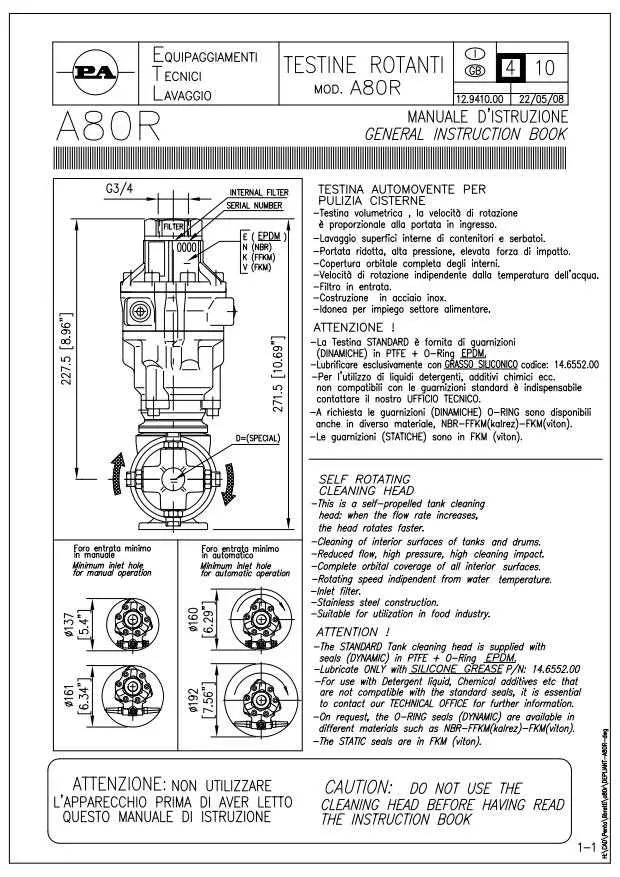

TETE HYDROCINETIQUE ROTATIVE POUR RESERVOIRS DE LAVAGE PA A80R
20 tr/min - Débit de 15-120 litres/min - Également ATEX
Garantie 2 années
14 jours pour changer d'avis
PA A80R - Tête rotative
Nettoyage de réservoir
Existe aussi en version ATEX
Tête rotative hydrocinétique automotrice pour le lavage de cuves à haut débit (jusqu'à 120 litres par minute) : ce sont des appareils très sophistiqués pour le lavage automatique de cuves et d'équipements de process dans les industries pharmaceutiques, alimentaires et chimiques.
Tête en acier inoxydable - Convient pour le secteur alimentaire HACCP.
Voir la vidéo de démonstration de la tête rotative A80R PA
Le mouvement de la tête tournante est obtenu grâce au fluide de lavage qui met en rotation une turbine.
La turbine actionne un réducteur qui réduit les révolutions et augmente le couple d'entraînement pour assurer la bonne vitesse de rotation et le bon fonctionnement sans hésitation.
La conception précise permet de programmer la répétition des étapes du jet de lavage sur la paroi interne selon une matrice bien définie, garantissant le lavage complet de la cuve.
Caractéristiques fonctionnelles
La tête rotative est conçue pour fonctionner avec de l'eau jusqu'à 90 ° C, même en présence de détergents ou de désinfectants à usage général.
La TETE rotative doit être connectée à un circuit sous pression, généralement des nettoyeurs haute pression et similaires, équipé de tous les dispositifs de sécurité et de contrôle (tels que soupapes de sécurité, vannes de régulation, etc.)
La TÊTE doit être solidement ancrée à l'embouchure du réservoir ou à un support spécial, les buses doivent être situées, si possible, au centre du réservoir et à égale distance des parois.
Les buses de lavage haute pression à jet droit doivent être adaptées au débit et à la pression auxquels vous comptez opérer.
Le liquide envoyé du système vers la tête doit être filtré pour éviter l'entrée de corps étrangers, provoquant des dysfonctionnements et par conséquent des interventions de maintenance plus fréquentes.
ENTRETIEN : après une utilisation normale, laver l'intérieur de la tête en l'alimentant avec de l'eau propre sans additifs.
| Portée | Dimensions hors tout (diamètre) |
|---|---|
| 15 - 21 litres/minute | 165 mm |
| Versions disponibles jusqu'à 120 litres/minute | 165 mm |
Des buses sont disponibles sur demande en fonction du type de nettoyeur haute pression.
| Modèle | 25.4820.20 | 25.4820.25 | 25.4820.30 | 25.4820.40 | 25.4820.50 | 25.4820.60 | 25.4820.70 | 25.4820.80 | 25.4820.90 |
| Portée | 15-21 l/min | 20-25 l/min | 25-30 l/min | 30-40 l/min | 40-50 l/min | 50-60 l/min | 60-70 l/min | 70-85 l/min | 85-120 l/min |
| Empreinte | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm |
| entrée | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F |
| Pression nominale | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars |
| Pression minimale | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars |
| Pression autorisée | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars |
| Température nominale | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C |
| Matériel | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 |
| Type de buse | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT |
| Tours nominaux | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min |
| Nombre maximum de révolutions | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min |
| Poids | 6 034 kg | 6 048 kg | 6 074 kg | 6 136 kg | 6 120 kg | 6 096 kg | 6,1 kilogrammes | 5,9 kilogrammes | 6 825 kg |
| Modèle | 25.4820.20 | 25.4820.25 | 25.4820.30 | 25.4820.40 | 25.4820.50 | 25.4820.60 | 25.4820.70 | 25.4820.80 | 25.4820.90 |
| Portée | 15-21 l/min | 20-25 l/min | 25-30 l/min | 30-40 l/min | 40-50 l/min | 50-60 l/min | 60-70 l/min | 70-85 l/min | 85-120 l/min |
| Empreinte | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm |
| entrée | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F |
| Pression nominale | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars | 140 bars |
| Pression minimale | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars | 30 bars |
| Pression autorisée | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars | 160 bars |
| Température nominale | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C | 0-90 °C |
| Matériel | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 | Acier inoxydable 303 |
| Type de buse | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT |
| Tours nominaux | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min | 10-16 tr/min |
| Nombre maximum de révolutions | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min | 20 tr/min |
| Poids | 6 034 kg | 6 048 kg | 6 074 kg | 6 136 kg | 6 120 kg | 6 096 kg | 6,1 kilogrammes | 5,9 kilogrammes | 6 825 kg |
