Genmac Land TR 65-80-93
Générateur à Cardan
4 Pôles AVR

Genmac Land - Générateur Cardan 4 pôles 144÷285 HP avec régulateur de tension

Le générateur Genmac Land est un générateur à cardan conçu pour un usage agricole. Générateur qui, combiné à un tracteur à usage agricole , utilise la puissance du tracteur pour produire de l'électricité.

Le générateur à cardan AVR à 4 pôles Genmac Land peut être utilisé dans les activités agricoles où de l'énergie est nécessaire pour alimenter les équipements électriques , tels que les pompes d'irrigation , les machines agricoles ou l'éclairage .

Parfait pour les entreprises agricoles , les travaux dans les zones boisées ou forestières , l'entretien des espaces verts , les élevages et pour les utilisateurs qui possèdent un tracteur et souhaitent exploiter la puissance générée par le véhicule pour fournir de l'énergie et alimenter des outils électriques, dans les zones où cela n'est pas possible. pour accéder au réseau électrique terrestre ou en cas d'urgence/panne d'électricité.

Spécifications fonctionnelles

Land TR65 : Générateur à cardan 4 pôles AVR 77 CV

Le générateur à cardan Genmac Land TR65 dispose d'un alternateur 4 pôles avec AVR. Ce générateur à cardan a 1500 tr/min, avec une puissance de tracteur de 202 CV , une capacité d'huile de 0,5 L. La puissance nominale est de 21,7 kW (kVA), avec une puissance nominale triphasée de 65 kW (kVA).

Land TR80 : Générateur à cardan 4 pôles AVR 92 CV

Le générateur à cardan Genmac Land TR80 dispose d'un alternateur 4 pôles avec AVR. Ce générateur à cardan a 1500 tr/min, avec une puissance de tracteur de 247 CV et une capacité d'huile de 0,5 L. La puissance nominale monophasée est de 26,7 kW (kVA), avec une puissance triphasée de 80 kW (kVA).

Land TR93 : Générateur AVR 4 pôles pour tracteur 285 CV

Le générateur à cardan Genmac Land TR93 dispose d'un alternateur 4 pôles avec AVR. Ce générateur à cardan a 1500 tr/min, avec une puissance de tracteur de 285 CV et une capacité d'huile de 0,5 L. La puissance nominale monophasée est de 31 kW (kVA), avec une puissance triphasée de 93 kW (kVA).

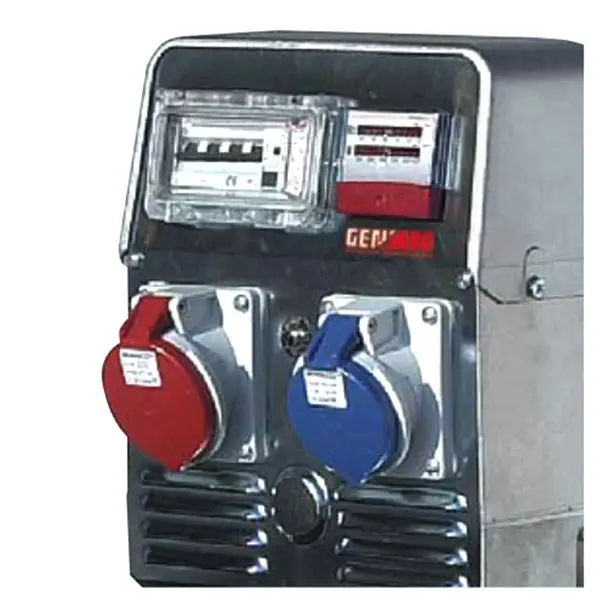

Prises TR65 - TR80 - TR93

• 1 x Schuko
• 1 xCEE 32A 230V
• 1 xCEE 125A 400V

Caractéristiques principales

• Pour tracteurs d'une puissance de 202 à 285 CV
• Courant de sortie monophasé et triphasé
• Interrupteur magnétermique
• Commutateur différentiel
• Voltmètre
• Ampèremètre
• Fréquencemètre
• Capacité d'huile 0,5 L
• Vitesse 400 tr/min
• Compteur horaire de série sur les modèles

Fonctionnement du générateur de cardan

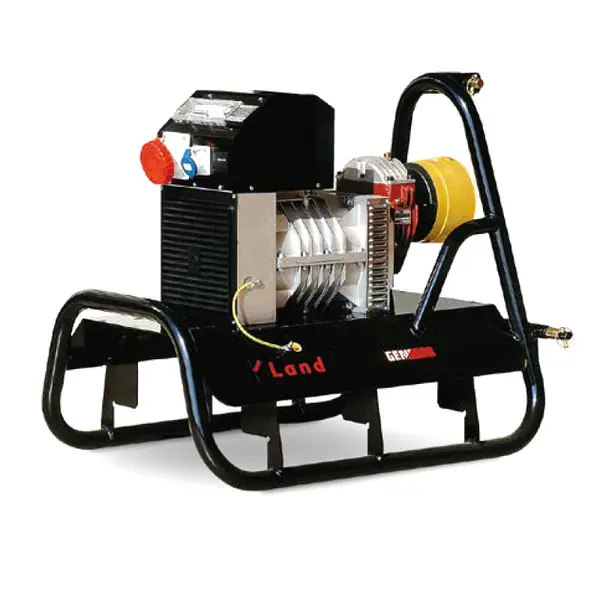

Cependant, il est important de choisir un générateur à cardan avec connexion à cardan adapté au tracteur . Un groupe électrogène à cardan est composé d'un châssis sur lequel est positionné un alternateur qui peut être relié au tracteur par un multiplicateur de vitesse spécial sur un côté. Du côté opposé, il est équipé d'un tableau électrique avec prises de courant.

Les groupes électrogènes à cardan fonctionnent avec un accouplement à cardan , grâce à l' action de la prise de mouvement de la prise de force . (Power Take Off) d'un tracteur à usage agricole, par attelage direct au cardan . Le tout est fixé sur une armature métallique pour protéger l'alternateur et permettre une utilisation plus confortable.

Le fonctionnement d'un générateur de cardan peut se résumer en ces points :

• Connexion au tracteur : La génératrice à cardan est reliée mécaniquement au moteur du tracteur, par l'intermédiaire d'une courroie ou d'un arbre de transmission. Cela permet au moteur du tracteur de transférer son énergie mécanique au générateur ;
• Transformation d'énergie par induction magnétique : le générateur reçoit l'énergie mécanique du tracteur et la transforme en énergie électrique qui peut être utilisée pour des équipements électriques, des pompes, des moteurs ou du matériel agricole.
• Réglage de la vitesse du tracteur : il existe une corrélation entre l'énergie générée par le mouvement du tracteur et la puissance émise par le générateur à cardan. L'accélération ou la décélération du tracteur peut affecter la fréquence et la tension de l'électricité produite.

Equipé d'un régulateur de courant de type composé ou AVR , il nécessite une valeur minimale de puissance moteur du tracteur et de régime d'entrée pour permettre son fonctionnement ; le multiplicateur avec protection va alors fournir à l'alternateur l'énergie nécessaire pour créer le courant électrique.

Générateur Cardano avec AVR

L'AVR d'un générateur électrique fonctionne en surveillant constamment la tension de sortie du générateur et en ajustant le champ magnétique de l'alternateur pour maintenir la tension de sortie constante, quelle que soit la demande de charge. Cela permet de connecter des appareils électroniques sensibles aux surtensions au générateur à cardan, évitant ainsi les variations de tension qui pourraient provoquer des dysfonctionnements.

alternateur 4 pôles

Les alternateurs ont 2 ou 4 pôles . Les alternateurs 2 pôles conviennent aux moteurs 3000 tr/min , tandis que les alternateurs 4 pôles sont adaptés aux moteurs 1500 tr/min .
