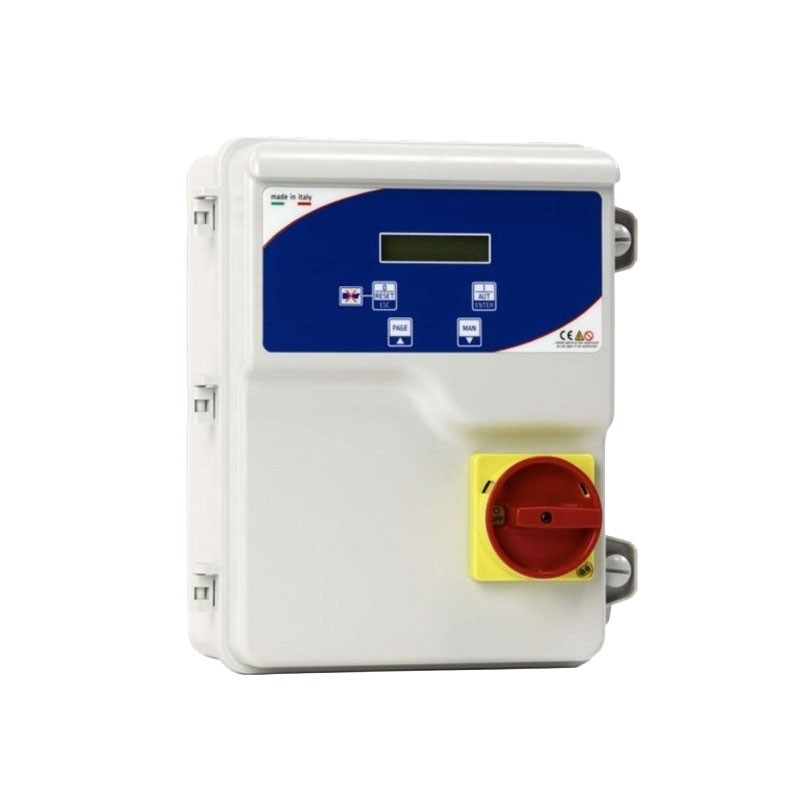

Leo OMNIA 2D T 400V
Panneau Électronique pour 2 Pompes Triphasées 0,75-10 CV

Leo OMNIA 2D T 400V - Panneau Électronique pour 2 Pompes Triphasées 0,75-10 CV

Leo Omnia 2D T 400V est un panneau électronique pour deux pompes triphasées à démarrage direct, conçu pour le relevage d'eaux usées et claires et pour la pressurisation. Il fonctionne avec une alimentation triphasée 400 V, couvrant des puissances de 0,55 à 7,5 kW (0,75-10 CV) et apprend automatiquement les données du moteur.

Un unique panneau de commande pour électropompes remplace plusieurs solutions dédiées : il gère les flotteurs, les pressostats et les sondes. Le boîtier compact est facile à installer. Le système de protection moteur et les fonctions d'alternance rendent le panneau adapté aux installations civiles, industrielles et agricoles.

Spécifications fonctionnelles

Alternance de 2 pompes et gestion des pics

Le panneau gère automatiquement l'alternance entre les deux pompes et leur fonctionnement simultané lors des pics, optimisant l'usure des moteurs et le rendement de l'installation. Il est également programmable pour les applications de pressurisation ainsi que pour le relevage, avec un délai de démarrage et d'arrêt configurable pour s'adapter aux besoins spécifiques de l'installation.

Protections moteur intelligentes et sécurité électrique

Le panneau effectue l'auto-apprentissage des données moteur, calibrant automatiquement les seuils de protection sans réglages manuels. Sont incluses des protections contre les surintensités et sous-intensités avec alarme dédiée, protection contre les surtensions, contrôle de l'inversion de phase et protection contre la marche à sec via la lecture du courant minimum et du cosphi. Il y a également la protection contre l'intervention du klixon moteur, avec un capteur thermique spécifique pour les pompes immergées.

Fonctions avancées et connectivité

En plus de l'auto-apprentissage des données moteur, le panneau dispose d'une fonction d'auto-test moteur et de maintenance programmée, utiles pour réduire les arrêts imprévus de l'installation. La prédisposition BMS permet le raccordement à distance pour la surveillance de l'installation, tandis que le programme avancé Multitank permet la gestion indépendante de deux pompes installées dans deux réservoirs séparés.

Entrées et modes de fonctionnement

Le panneau accepte la commande via flotteurs, pressostats ou sondes de niveau, avec une entrée dédiée au contrôle de niveau par sondes et quatre entrées pour flotteurs, ainsi que deux entrées pour capteur thermique moteur. Le voyant vert signale le fonctionnement de la pompe en automatique, tandis que le voyant bleu indique la présence du réseau ; le bouton STOP et reset permet une intervention manuelle immédiate en cas de nécessité opérationnelle.

Sorties

• Alarme sonore
• Alarme visuelle
• Contacts libres pour alarmes (N.O.)
• Sortie alarme 12 V c.c.
• Sortie alarme contact libre de potentiel

Entrées

• 1 x Contrôle de niveau avec sondes
• 4 x Flotteurs
• 2 x capteur thermique moteur

Configurations Possibles

Ci-dessous sont illustrées les configurations typiques avec lesquelles il est possible de câbler les sondes/flotteurs/capteurs en fonction de l'application

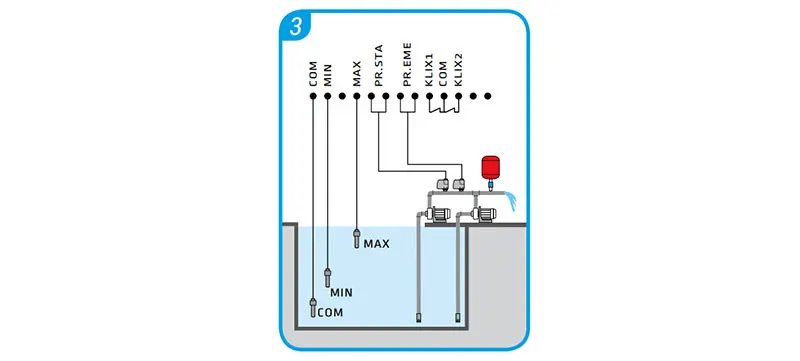

Raccordement pour application booster de pression avec sonde de niveau et pressostats

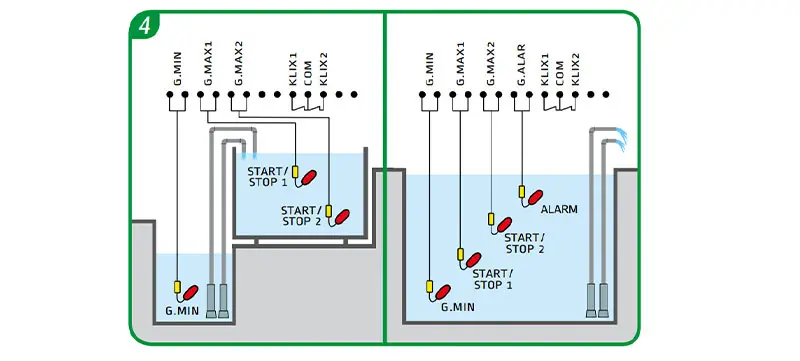

Raccordement pour gestion des eaux claires : remplissage et relevage de réservoir avec flotteurs

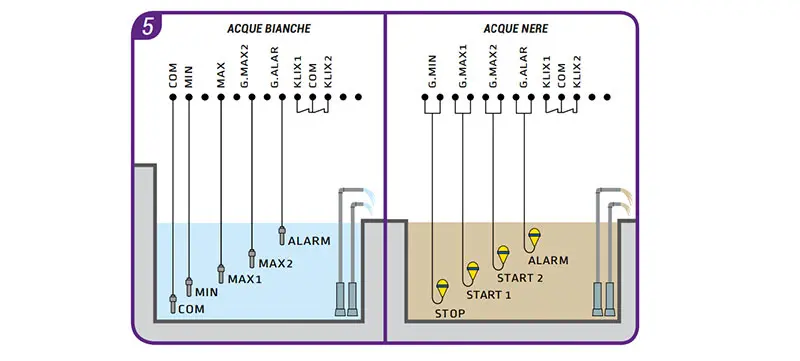

Raccordement pour gestion des eaux usées : eaux claires et chargées avec flotteurs dédiés

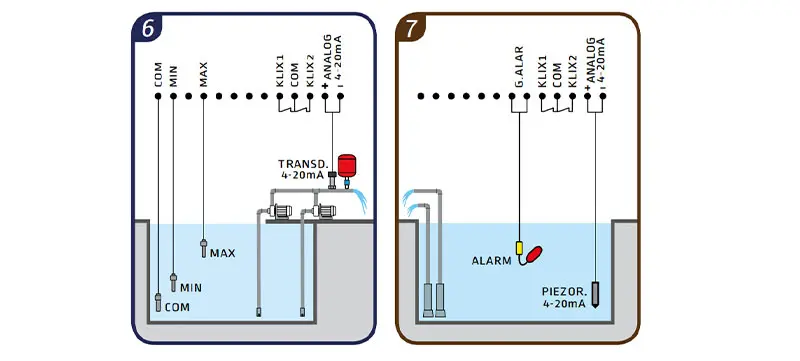

Raccordement avec signal analogique 4-20mA : contrôle de pression en bar et niveau en mètres

Caractéristiques

• Démarrage direct pour deux pompes triphasées
• Auto-apprentissage des données moteur
• Compatible avec eaux claires et eaux usées
• Gestion des flotteurs, pressostats et sondes de niveau
• Prédisposition BMS pour raccordement à distance
• Délai de démarrage et d'arrêt programmable
• Protection surintensité/sous-intensité, surtensions et séquence de phases
• Protection marche à sec avec lecture cosphi
• Protection klixon moteur avec capteur thermique pour immergées
• Boîtier plastique IP55, température -5/+50°C
• Puissance gérée 0,55-7,5 kW (0,75-10 CV)
• Courant 2x16 A
• Alternance des pompes et fonctionnement simultané lors des pics
• Programmable pour la pressurisation et le relevage
• Entrée pour commande en 4-20 mA (contrôle la pompe avec un capteur piézorésistif ou un transducteur de pression)
• Auto-test moteur
• Maintenance programmée
• Multitank : 2 pompes indépendantes dans 2 réservoirs séparés
