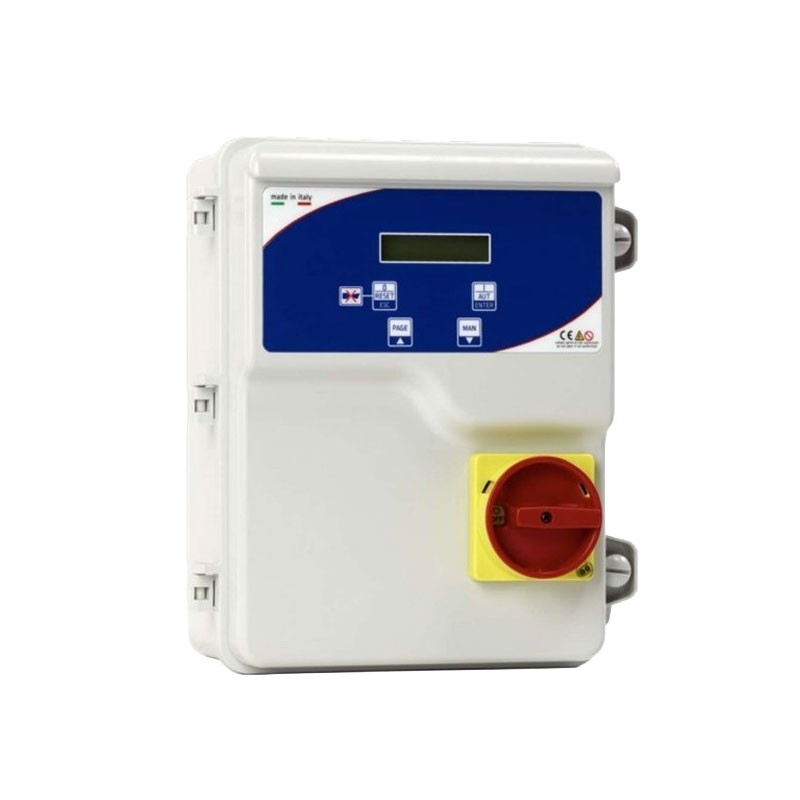

Leo OMNIA 2D m 230V
Boîtier Électronique pour 2 Pompes Monophasées 0,5-3 CV
230 V - pour 2 pompes
0,5÷3 CV (0,37÷2,2 kW)
Leo OMNIA 2D m 230V - Boîtier Électronique 0,5-3 CV pour 2 Pompes indépendantes Monophasées
Le coffret électrique pour deux pompes monophasées Leo OMNIA 2D M 230V est un système de commande à démarrage direct pour la gestion simultanée de deux motopompes, idéal aussi bien pour le relevage des eaux usées que des eaux claires. Alimenté en 230V, il dispose d'une protection IP55 et d'une fonction d'auto-apprentissage des données moteur, qui simplifie la mise en service en adaptant automatiquement les seuils de protection électrique à la pompe connectée.
Ce boîtier se distingue par sa gestion intégrée de l'alternance des pompes, utile pour équilibrer l'usure des moteurs et garantir la continuité de fonctionnement lors des pics de demande. Facile à installer sur chantier, en milieu civil ou industriel, il représente une excellente solution pour le pilotage de pompes immergées dans des installations mixtes.

Spécifications fonctionnelles
Protections moteur intelligentes et sécurité électrique
Le boîtier effectue l'auto-apprentissage des données moteur, calibrant automatiquement les seuils de protection sans réglages manuels. Sont incluses des protections contre les surintensités et sous-intensités avec alarme dédiée, protection contre les surtensions, contrôle de la séquence de phases incorrecte et protection contre la marche à sec par lecture du courant minimum et du cosphi. Il est également présent la protection contre l'intervention du klixon moteur, avec capteur thermique spécifique pour les pompes submersibles.
Alternance 2 pompes et gestion des pics
Le boîtier gère automatiquement l'alternance entre les deux pompes et leur fonctionnement simultané lors des pics, optimisant l'usure des moteurs et le rendement de l'installation. Il est également programmable pour des applications de pressurisation ainsi que pour le relevage, avec un délai de démarrage et d'arrêt configurable pour s'adapter aux besoins spécifiques de l'installation.
Fonctions avancées et connectivité
Outre l'auto-apprentissage des données moteur, le boîtier dispose d'une fonction d'auto-test moteur et d'une maintenance programmée, utiles pour réduire les arrêts imprévus de l'installation. La prédisposition BMS permet le raccordement à distance pour la surveillance de l'installation, tandis que le programme avancé Multitank permet la gestion indépendante de deux pompes installées dans deux réservoirs séparés.
Entrées et modes de fonctionnement
Le boîtier accepte la commande via flotteurs, pressostats ou sondes de niveau, avec une entrée dédiée au contrôle de niveau par sondes et quatre entrées pour flotteurs, ainsi que deux entrées pour capteur thermique moteur. Le voyant vert signale le fonctionnement de la pompe en automatique, tandis que le voyant bleu indique la présence du réseau ; le bouton STOP et reset permet une intervention manuelle immédiate en cas de nécessité opérationnelle.
Sorties
- Alarme sonore
- Alarme visuelle
- Contacts secs pour alarmes (N.O.)
- Sortie alarme 12 V c.c.
- Sortie alarme contact libre de potentiel
Entrées
- 1 x Contrôle de niveau avec sondes
- 4 x Flotteurs
- 2 x capteur thermique moteur
Configurations Possibles
Ci-dessous sont illustrées les configurations typiques avec lesquelles il est possible de câbler les sondes/flotteurs/capteurs en fonction de l'application
Raccordement pour application booster de pression avec sonde de niveau et pressostats

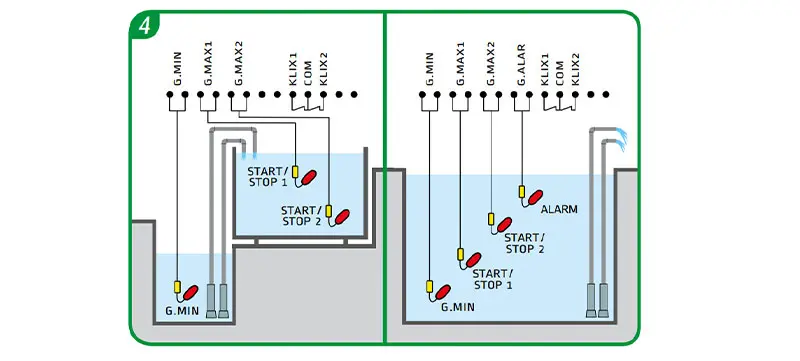

Raccordement pour gestion eaux claires : remplissage et relevage de cuve avec flotteurs

Raccordement pour gestion eaux usées : eaux claires et chargées avec flotteurs dédiés

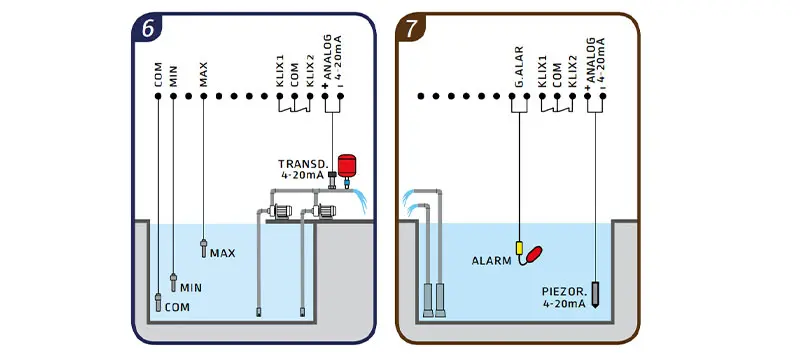

Raccordement avec signal analogique 4-20mA : contrôle pression en bar et niveau en mètres

Caractéristiques
- Démarrage direct pour pompe monophasée avec auto-apprentissage des données moteur
- Compatible avec eaux claires et eaux usées
- Gestion flotteurs, pressostats et sondes de niveau
- Prédisposition BMS pour raccordement à distance
- Délai démarrage et arrêt programmable
- Protection surintensité/sous-intensité, surtensions et séquence de phases
- Protection marche à sec avec lecture cosphi
- Protection klixon moteur avec capteur thermique pour submersibles
- Boîtier plastique IP55, température -5/+50°C
- Puissance gérée 0,37-2,2 kW (0,5-3 CV)
- Courant 2x16 A
- Alternance pompes et fonctionnement simultané lors des pics
- Programmable pour la pressurisation et le relevage
- Entrée pour commande en 4-20 mA (contrôle la pompe avec un capteur piézorésistif ou un transducteur de pression)
- Auto-test moteur
- Maintenance programmée
- Multitank: 2 pompes indépendantes dans 2 réservoirs séparés
Données Techniques
| Modèle | OMNIA 12 m 230V |
| Alimentation | 230 V |
| Puissance | 0,5÷3 CV (0,37÷2,2 kW) |
| Nombre de Pompes raccordables | 2 |
| Protection | IP55 |
| Protection Surcharge | OUI |
| Protection Sous-charge | OUI |
| Protection Marche à Sec | OUI |
| Protection Séquence incorrecte | OUI |
| Température ambiante | -5 / +50 °C |
| Humidité relative | 50% à 40°C |
| Dimensions | 28,5 x 24,5 x 14 cm |
| Poids | 3 kg |
