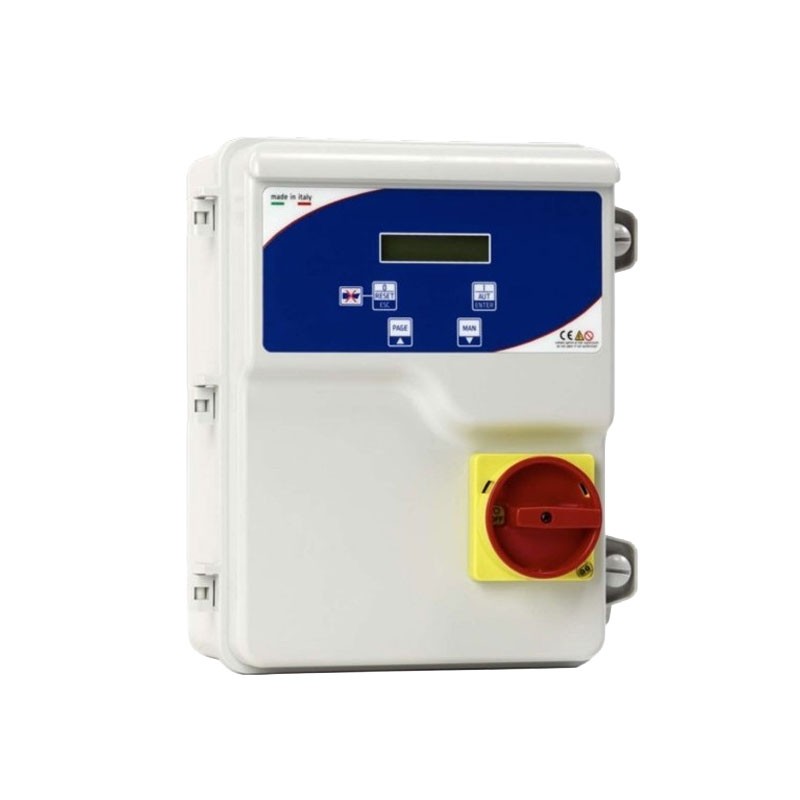

Leo OMNIA 1D m 230V
Tableau Électronique pour Pompe Monophasée 0,5-3 CV
MPN: 1081101
230 V - pour 1 pompe
0,5÷3 CV (0,37÷2,2 kW)
Garantie 2
années
Leo OMNIA 1D m 230V - Tableau Électronique pour Pompe Monophasée 0,5-3 CV
Tableau électrique à démarrage direct LEO OMNIA 1D m 230V conçu pour la commande et la protection de pompes monophasées immergées et de surface, avec auto-apprentissage des données moteur. Compact et intuitif, ce tableau de commande de pompe s'adapte aussi bien aux applications d'eau claire qu'aux eaux usées, couvrant une gamme de puissance de 0,37 à 2,2 kW (0,5-3 CV).
Les fonctionnalités clés incluent la gestion intégrée des flotteurs, pressostats et sondes de niveau dans une unité de contrôle unique, réduisant le câblage et les temps d'installation. Ce tableau électrique pour pompe immergée représente une solution professionnelle et polyvalente pour les installations civiles, industrielles et de relevage des eaux usées qui exigent fiabilité et protections moteur avancées.
Spécifications fonctionnelles
Protections moteur intelligentes et sécurité électrique
Le tableau effectue l'auto-apprentissage des données moteur, calibrant automatiquement les seuils de protection sans réglages manuels. Les protections contre les surintensités et sous-intensités avec alarme dédiée, la protection contre les surtensions, le contrôle de la séquence de phases incorrecte et la protection contre la marche à sec par lecture du courant minimum et du cosphi sont inclus. La protection contre l'intervention du klixon moteur est également présente, avec un capteur thermique spécifique pour les pompes immergées.
Gestion des niveaux avec flotteurs, pressostats et sondes
Le tableau électrique Leo OMNIA 1D m 230V est compatible avec diverses technologies de détection de niveau : les flotteurs, pressostats et sondes de niveau peuvent être connectés indifféremment grâce à la présence de 4 entrées dédiées aux flotteurs et 1 entrée pour le contrôle par sondes. Cette flexibilité permet d'installer le tableau dans des puits, des réservoirs de collecte et des stations de relevage.
Commandes opérationnelles et signalisations visuelles
La sélection AUTO-0-MAN permet de passer rapidement entre le fonctionnement automatique, l'arrêt et la commande manuelle. Le voyant vert signale le moteur en marche en mode automatique, tandis que le voyant bleu indique la présence du réseau. Le bouton STOP avec fonction de réinitialisation garantit une intervention immédiate de l'opérateur en cas d'anomalie, simplifiant la gestion quotidienne de l'installation par le personnel technique.
Alarmes, sorties dédiées et intégration BMS
Le tableau dispose d'une alarme sonore et visuelle intégrée, de contacts pour alarmes, d'une sortie d'alarme 12 V DC et d'une sortie d'alarme à contact libre de tension. La prédisposition BMS permet le raccordement à des systèmes de supervision à distance, rendant le tableau adapté même aux installations nécessitant une surveillance centralisée et une signalisation de niveau minimum et maximum à distance.
Sorties
- Alarme sonore
- Alarme visuelle
- Contacts secs pour alarmes (N.O.)
- Sortie alarme 12 V c.c.
- Sortie alarme contact libre de tension
Entrées
- 1 x Contrôle de niveau avec sondes
- 4 x Flotteurs
- 1 x capteur thermique moteur
Configurations Possibles

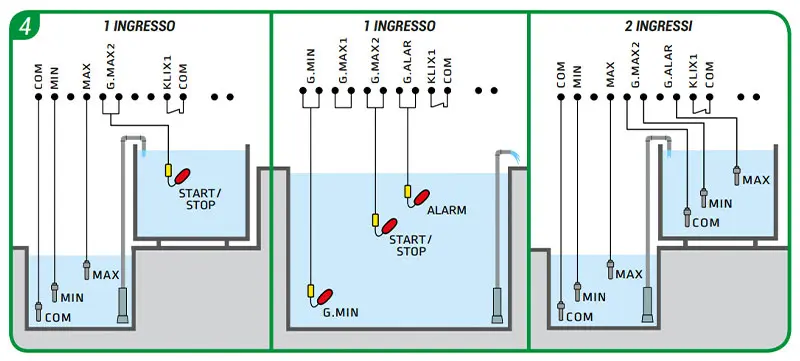

Ci-dessous sont illustrées les configurations typiques avec lesquelles il est possible de câbler les sondes/flotteurs/capteurs en fonction de l'application
Protection marche à sec avec lecture cosφ
Configuration pour eaux claires avec flotteurs et sondes
Configuration pour eaux usées avec sondes ou flotteurs
Contrôle de niveau continu avec transducteur/sonde 4-20mA (bar et mètres)
Caractéristiques
- Démarrage direct pour pompe monophasée avec auto-apprentissage des données moteur
- Compatible avec eau claire et eaux usées
- Gestion des flotteurs, pressostats et sondes de niveau
- Prédisposition BMS pour connexion à distance
- Retard démarrage et arrêt programmable
- Protection sur/sous courant, surtensions et séquence de phases
- Protection marche à sec avec lecture cosphi
- Protection klixon moteur avec capteur thermique pour immergées
- Boîtier plastique IP55, température -5/+50°C
- Puissance gérée 0,37-2,2 kW (0,5-3 CV)
- Courant 16 A
Données Techniques
| Modèle | OMNIA 1D m 230V |
| Alimentation | 230 V |
| Puissance | 0,5÷3 HP (0,37÷2,2 kW) |
| Nombre de pompes connectables | 1 |
| Protection | IP55 |
| Protection Surcharge | OUI |
| Protection Sous-charge | OUI |
| Protection Marche à Sec | OUI |
| Protection Mauvaise Séquence | OUI |
| Température ambiante | -5 / +50 °C |
| Humidité relative | 50% à 40°C |
| Dimensions | 28,5 x 24,5 x 14 cm |
| Poids | 2,7 kg |
