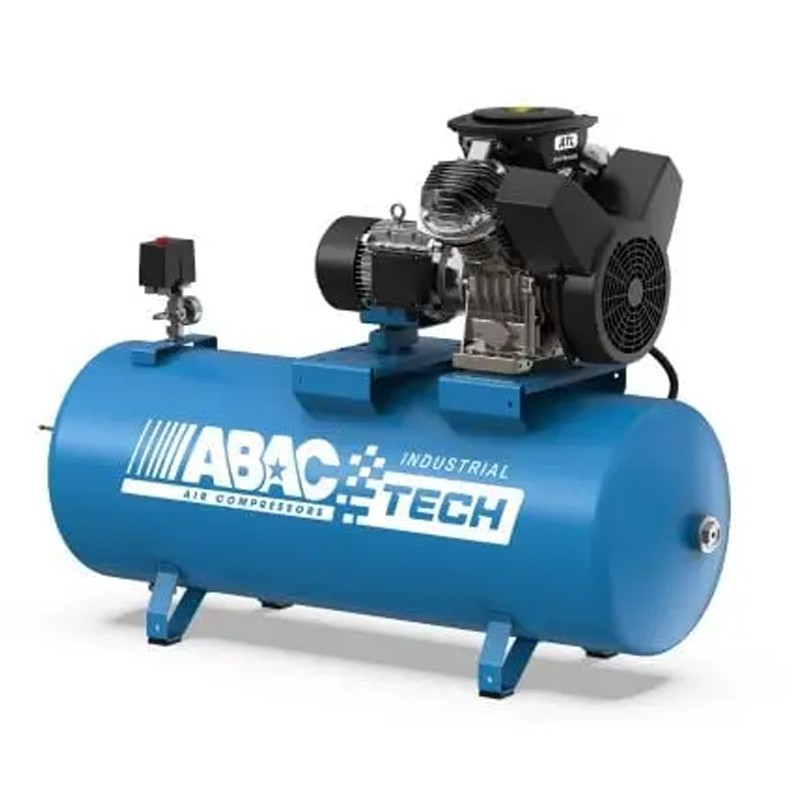

Compresseur triphasé Abac Tech Industrial ATL-TM 3/7,5 CV
270 L lubrifié non-stop

Compresseur triphasé Abac Tech Industrial ATL-TM 270 L 10 bar de 3 à 7,5 CV

Cycle de service à 100 %

Le compresseur ATL-TM d'Abac Tech Industrial est un compresseur lubrifié destiné à une large gamme d' applications industrielles . Conçu pour une efficacité et une durabilité optimales, ce compresseur Abac est disponible en plusieurs versions montées sur réservoir, offrant des performances optimales selon les besoins spécifiques.

Le compresseur Abac ATL-TM peut être utilisé dans une large gamme d'applications grâce à sa version montée sur un réservoir de 270 L. Avec un raccordement triphasé, il a une vitesse de rotation de 1 400 tr/min et une puissance de 2 à 3 CV , selon le modèle choisi. La pression maximale est de 10 bars .

Ces compresseurs sont conçus pour fonctionner en continu , même dans des conditions extrêmes. Avec un cycle de service de 100 % , ils fournissent un air continu, garantissant fiabilité et longévité des équipements, minimisant les temps d'arrêt grâce à l'absence de refroidissement.

Modèles disponibles

L'unité de pompe basse pression Abac Tech ATL-TM 270 litres est disponible ici en trois variantes :

• ATL 5.5 270 10 400/3/50 CE -10 bar, 5,5 CV, 504 L/min
• ATL 7.5 270 10 400/3/50YD CE - 10 bars, 7,5 CV, 702 L/min

Spécifications fonctionnelles

Compresseur triphasé avec réservoir de 270 L

Ce modèle a une capacité de 270 L et un moteur d'une puissance comprise entre 3 et 7,5 chevaux (2,2 à 5,5 kW). Conçu pour fonctionner à une vitesse de 1 400 tr/min , il est alimenté par une tension triphasée de 400 V/50 Hz. Sa pression de service maximale est de 10 bars et son débit d'air est de 264 à 702 L/min . Sa compacité et son poids de 148 à 187 kg facilitent son installation et son utilisation dans les espaces restreints.

Configuration fixe

Ce compresseur Abac Tech ATL a une configuration fixe et une structure robuste pour un support stable pendant le fonctionnement.

Détails de l'unité de pompage ATL

1. Vanne à disque et cylindres en acier inoxydable avec finition à faible tolérance
2. Roulements à billes de vilebrequin scellés à vie
3. Soupape d'échappement rapide industrielle
4. Séparateur d'huile sur la conduite de ventilation du toit
5. Filtre à air à grande surface de filtration
6. Carter moteur en aluminium moulé sous pression et culasses à ailettes

Spécifications techniques

La conception des soupapes à disque en acier inoxydable et des cylindres à faible tolérance de la pompe Abac Tech garantit un jeu extrêmement faible, des frottements minimes et un débit d'air accru. Les roulements à billes de vilebrequin étanches à vie sont conçus pour une utilisation intensive, garantissant fiabilité et longévité.

La soupape d'échappement rapide industrielle est conçue pour résister aux conditions extrêmes, réduisant le couple de démarrage pour une durée de vie du moteur prolongée et une consommation d'énergie réduite. Cette pompe est équipée d'un séparateur d'huile sur la conduite de ventilation du carter , réduisant ainsi la consommation d'huile et améliorant l'efficacité opérationnelle.

Équipé d' un filtre à air haute performance à large surface de filtration, il assure une purification optimale de l'air. Le carter en aluminium moulé sous pression et les culasses à ailettes, dotés d'excellentes propriétés de refroidissement, contribuent à la longévité et au bon fonctionnement de la pompe.

Alimentation en air / ATL

Le diagramme montre les données relatives au volume d'air délivré en L/min (axe X) et à la pression (axe Y).

Spécifications fonctionnelles : fonctionnement continu

Abac Tech Industrial est une gamme d'unités de pompage et de compresseurs conçue pour optimiser les temps de fonctionnement des compresseurs , limitant ainsi les temps d'arrêt.

En particulier, les compresseurs industriels Abac Tech fonctionnent en cycle continu , où le cycle continu fait référence à l'intervalle de temps pendant lequel le compresseur délivre de l'air sous pression par rapport au cycle de fonctionnement total.

Les compresseurs à cycle continu Abac Tech alimentent en permanence les machines et les outils sans temps d'arrêt et sont des alliés fiables des entreprises de production, parvenant à optimiser le temps de travail/les coûts de maintenance .

Par exemple, alors qu’un compresseur à cycle continu continue de fonctionner, un compresseur fonctionnant à 50 % nécessite le même nombre de minutes d’arrêt pour chaque 30 minutes de fonctionnement.

Cycle de service 100 %

Le diagramme suivant montre les données relatives à la température de compression (axe X) et à la température de fonctionnement (axe Y), en définissant la température de conception maximale comme valeur limite.

Domaines d'application

• Construction professionnelle et industrielle
• Production industrielle
• Agriculture professionnelle et industrielle
• Chemin de fer professionnel et industriel
• Secteur automobile professionnel et industriel
• Nettoyage à sec industriel
• Menuiserie professionnelle
• Lavage à pression professionnel et industriel
• Produits pharmaceutiques industriels
• Exploration énergétique industrielle
• CFAO pour le secteur médical
• Sablage professionnel et industriel

Caractéristiques

• Compresseur avec groupe motopompe lubrifié avec Altair Ultra Oil
• triphasé 400 V
• Cycle de service de 100 %
• Pression jusqu'à 10 bars
• Tours par minute 1400 tr/min
• Réservoir de 270 L
• Pression 10 bars
• Conception robuste et durable
• Performances haut de gamme
