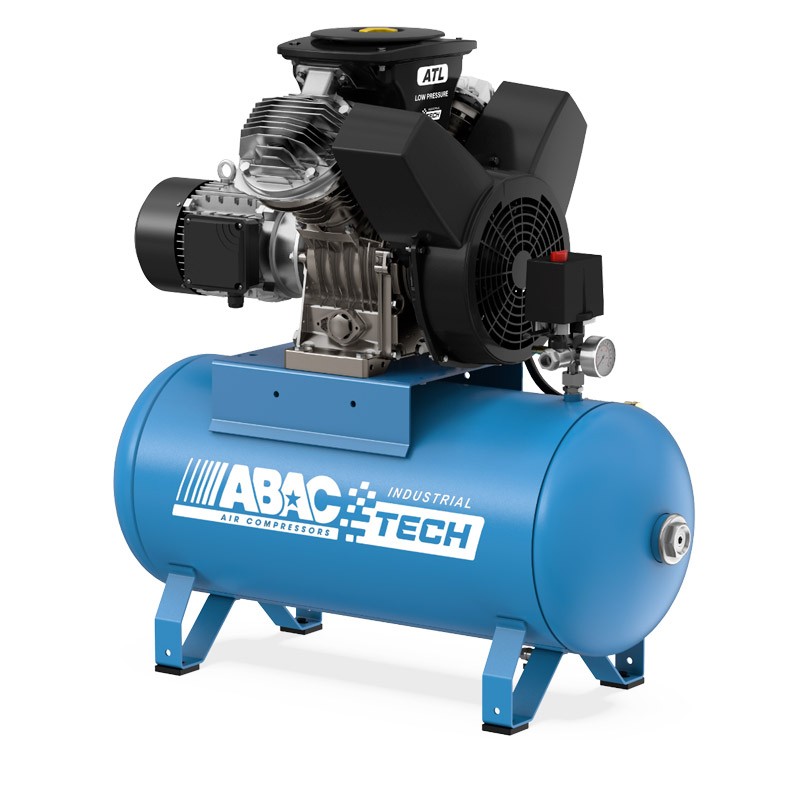

Compresseur monophasé Abac Tech ATL-TM 2/3 CV
90 L lubrifié non-stop

Abac ATL-TM - Compresseur monophasé 10 bar de 2 à 3 CV Gamme Tech Industrial Lubrifié

Cycle de service à 100 %

Le compresseur ATL-TM d'Abac Tech Industrial est un compresseur lubrifié mono-étagé destiné à une large gamme d' applications industrielles . Conçu pour une efficacité et une durabilité optimales, ce compresseur Abac est disponible en plusieurs versions montées sur réservoir, offrant des performances optimales selon les besoins spécifiques.

Le compresseur Abac ATL-TM peut être utilisé dans une large gamme d'applications grâce à la version montée sur réservoir de 90 L.

Ce compresseur à piston monophasé a une vitesse de rotation de 1400 tr/min et une puissance de 2 à 3 CV , selon le modèle choisi. La pression maximale est de 10 bars .

Modèles disponibles

L'unité de pompage basse pression Abac Tech ATL-TM est disponible en deux variantes, sélectionnables dans le menu déroulant :

• ATL 2 10 90 230/1/50 CE - 10 bars, 2 CV, 204 L/m
• ATL 3 10 90 230/1/50 CE - 10 bars, 3 CV, 264 L/m

Spécifications fonctionnelles

Compresseur monophasé lubrifié de 90 L

Le compresseur Abac ATL 2 90 10 230/1/50 développe une puissance de 2 à 3 chevaux (1,5 à 2,2 kW) et une vitesse de rotation de 1 400 tr/min . Ce compresseur Abac de 10 bars est conçu pour une utilisation dans des environnements nécessitant une tension monophasée standard de 230 V/50 Hz. L'Abac Tech ATL dispose d'un réservoir de 90 L et offre un débit d'air de 204 à 264 L/min .

Configuration fixe

Ce compresseur Abac Tech ATL a une configuration fixe et une structure robuste pour un support stable pendant le fonctionnement.

Détails de l'unité de pompage ATL

1. Vanne à disque et cylindres en acier inoxydable avec finition à faible tolérance
2. Roulements à billes de vilebrequin scellés à vie
3. Soupape d'échappement rapide industrielle
4. Séparateur d'huile sur la conduite de ventilation du toit
5. Filtre à air à grande surface de filtration
6. Carter moteur en aluminium moulé sous pression et culasses à ailettes

Spécifications techniques

La conception des soupapes à disque en acier inoxydable et des cylindres à faible tolérance de la pompe Abac Tech garantit un jeu extrêmement faible, des frottements minimes et un débit d'air accru. Les roulements à billes de vilebrequin étanches à vie sont conçus pour une utilisation intensive, garantissant fiabilité et longévité.

La soupape d'échappement rapide industrielle est conçue pour résister aux conditions extrêmes, réduisant le couple de démarrage pour une durée de vie du moteur prolongée et une consommation d'énergie réduite. Cette pompe est équipée d'un séparateur d'huile sur la conduite de ventilation du carter , réduisant ainsi la consommation d'huile et améliorant l'efficacité opérationnelle.

Équipé d' un filtre à air haute performance à large surface de filtration, il assure une purification optimale de l'air. Le carter en aluminium moulé sous pression et les culasses à ailettes, dotés d'excellentes propriétés de refroidissement, contribuent à la longévité et au bon fonctionnement de la pompe.

Alimentation en air / ATL

Le diagramme montre les données relatives au volume d'air délivré en L/min (axe X) et à la pression (axe Y).

Spécifications fonctionnelles : fonctionnement continu

Abac Tech est une gamme d'unités de pompage et de compresseurs conçue pour optimiser les temps de fonctionnement des compresseurs , limitant ainsi les temps d'arrêt.

En particulier, les compresseurs Abac Tech fonctionnent en cycle continu , où le cycle continu fait référence à l'intervalle de temps pendant lequel le compresseur fournit de l'air sous pression par rapport au cycle de fonctionnement total.

Les compresseurs à cycle continu Abac Tech alimentent en permanence les machines et les outils sans temps d'arrêt et sont des alliés fiables des entreprises de production, parvenant à optimiser le temps de travail/les coûts de maintenance .

Par exemple, alors qu’un compresseur à cycle continu continue de fonctionner, un compresseur fonctionnant à 50 % nécessite le même nombre de minutes d’arrêt pour chaque 30 minutes de fonctionnement.

Cycle de service 100 %

Le diagramme suivant montre les données relatives à la température de compression (axe X) et à la température de fonctionnement (axe Y), en définissant la température de conception maximale comme valeur limite.

Domaines d'application

• Construction professionnelle et industrielle
• Production industrielle
• Agriculture professionnelle et industrielle
• Chemin de fer professionnel et industriel
• Secteur automobile professionnel et industriel
• Nettoyage à sec industriel
• Menuiserie professionnelle
• Lavage à pression professionnel et industriel
• Produits pharmaceutiques industriels
• Exploration énergétique industrielle
• CFAO pour le secteur médical
• Sablage professionnel et industriel

Caractéristiques

• Compresseur avec groupe motopompe lubrifié
• Monophasé 230V
• Cycle de service de 100 %
• Transmission directe
• Pression jusqu'à 10 bars
• Tours par minute 1400 tr/min
• réservoir de 90 L
• Pression 10 bars
• Conception robuste et durable
• Performances haut de gamme
